污水处理厂运行监管系统

通过从数据库层面将实时运行数据和设备资产数据统一起来，使得管理层在可以及时获取任何一个运行单位实时数据的同时，又可以调阅各类设备、设施的信息。

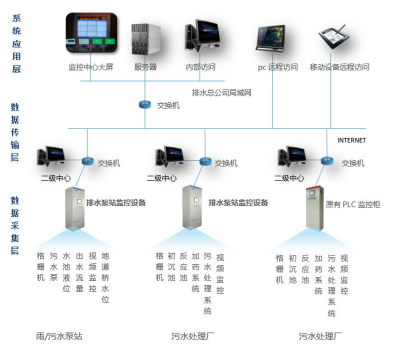

系统拓扑图

建设目标

　　使各级管理人员可远程查看各泵站、污水处理厂、地道桥的实时监测数据、设备运行状态和现场视频图像，并可与现场维护人员进行实时对讲。平台软件可集中显示所有报警信息并能够以声、光和短信等多种形式通知值班人员，以便故障得到及时处理。软件还可自动生成各种分析曲线和统计报表并支持按照时间、类型、监测点等多种形式查询历史信息，大大减轻了管理人员的工作量，提高了管理效率。

系统功能

1、数据、视频同步监控

    ◆各监控点与监控中心之间全部通过光纤通信；

    ◆泵站和污水处理厂数据、视频同步监控；

    ◆道桥积水点只监测视频。

2、雨/污水泵站远程控制，实现无人值守

    ◆远程监测泵站电压\电流\耗电量、水池水位、泵/阀运行状态；

    ◆远程控制进水阀、格栅机、排水泵、输送机等设备启、停。

3、污水处理厂与其它组态软件对接

    ◆污水处理厂建设PLC监控系统，实现本地监控。

    ◆开发接口软件，从原系统取数并远传，节省成本。

软件平台

　　程序运行时首先进入主画面，显示污水处理的整个工艺流程。画面显示各个模拟量的实时值和开关量的状态。可以实现模拟量的存档、历史曲线以及模拟量的撤警。用户如果想对画面进行操作，包括控制和更改参数，必须有操作员或管理员的权限。在登录状态下，不同的用户具有不同的权限，可以给予授权的参数进行修改。如果离开，则必须退出登录状态，以防止其他无权限人员的误操作。

　　在中央控制室的。工程师站和操作员站都可以对脱场设备进行启停控制，参数采集以及仪表数据显示。

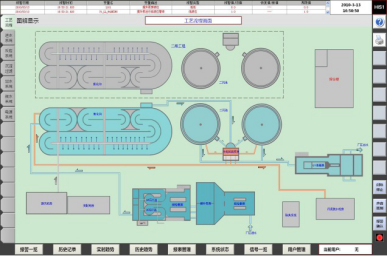

（1）主画而设计：主界面显示整个污水处理厂的工艺流程，在此处并不显示各个工段的运行状态和各个模拟量实时值，只提供通往各分画面的连接，如果想了解某个工序的现场情况，可以切换到该工序分画而。点击“用户管理”将出现下拉菜单“用户登录”、“退出登录”、“用户配置”等，点击所想要实现的功能。画面上还有 “报警一览”、“实时趋势”、“历史趋势”、“报表管理”、“系统状态”等菜单，点击可进入相应画面进行操作。

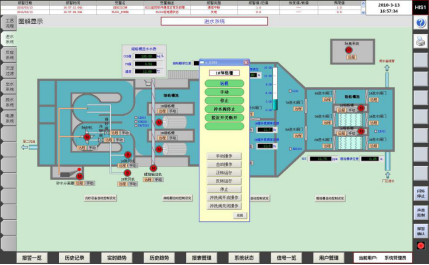

（2）分画面设计：分画面按工艺流程顺序设计。分画面显示各模拟量的实时值及各开关量的状态。通常每个设备都有运行、自动和故障三个状态，闸门还另设有开运行和关运行这两个状态，控制部分分为开启和停止两个状态。通常设备处于哪个状态，则相应的显示装置就会改变颜色来表示，在本系统中，通常绿色为运行，红色为停止，黄色为故障。只有当设备处于自动状态、用户被授予权限且开启和停止的条件满足时，开启和停止按钮方有效。

（3）曲线设计

曲线包括历史趋势曲线和实时趋势曲线，一般都是将模拟量添入趋势曲线的显示中记录其值的变化，以方便工程人员及时对工艺进行改进。对画面的时间轴进行左右卷动就可以选择要查看的时间，其制作的方法是：先在画面上添加历史趋势曲线控件，然后在其控件内部添加要显示的数据的变量。制作实时曲线的方法与历史曲线的方法大致相同。
