城市防汛防涝系统

建设内容

◆ 建立基于传感网络技术的实时、 可靠的涝情数据监测系统，为涝情应急决策提供数据支持。主要包括：降雨量监测、积水深度监测、积水面积监测、风速风向监测、 GPS三维地理位置信息。
◆ 建立基于传感器技术的排水通道监测系统，可在排水通道出现堵塞情况时，第一时间发现、排除堵情。
◆ 通过智能远程电气控制器建立远程控制系统，可实现闸门、泵站等排水设备的远程控制。
◆ 建立稳健的无线通信网络，实现传感数据与控制设备与指挥
中心的连接。
◆ 结合当前已建成的视频监控系统，并作适当的补充，建立基于GIS的城市实景涝情平台。

◆ 建立涝情预警网络，实现街道、小区、学校等人口集中区域的涝情预警。 主要包括广播、短信。
◆ 建立涝情WEB 发布平台与移动设备访问终端，实现市民的远程访问，为市民提供直观的出行指南。

组成及设计目标

　　城市内涝监测预警解决方案充分利用自动监测雨量信息、水位信息、流量信息、城市暴雨积水数学模拟、数据库等技术，以 GIS 为支撑平台，利用暴雨内涝数学模型模拟内涝灾害，实现内涝灾害的预警。城市内涝监测系统用于实时监测、传输监测点的实际淹没深度，数据经计算机结合GIS系统处理后，在终端计算机上动态显示出暴雨发生时，各监测点的实际淹没范围和水深随时间变化的值，为城市防洪排涝调度和减灾决策提供技术支持。

　　通过中心站和遥测站（监测站）的协同工作，既可以为决策机构的领导提供城市道路、下沉式立交桥、地下停车场、排水管道、渠道、检查井、排水口、城市河流水系等监测点的实时信息，又能够为市政排水调度管理机构提供数据支持，还可以通过广播、电视等媒体为广大老百姓提供出行指南。

设计目标

◆ 精准采集

采集点一般位于城市楼层地下室、桥洞、城市内河、排水口等低洼区域，遥测终端RTU结合雨量计、水位计、摄像头等传感器，将现场的水位、雨量、实时图片进行采集存储和上报数据中心。

◆ 防汛预警

系统预先录入以往出现内涝的水雨情数据，将实时上报的水雨情信息进行科学化计算处理，在内涝情况未发生前提前预估和预警，更能对接第三方系统，让民众和相关单位更及时的获取汛情信息以做好提前准备措施。

◆ 智能联动

预设相应的内涝防汛参数，在恶劣天气情况下可以提前判断内涝汛情的到来，联动LED实时发布信息，且可以联动现场排水设备进行及时排水，避免和延缓城市内涝的发生。

◆ 地图定位

系统支持地图定位，可快速通过地图查找确定现场位置，结合数据跟踪显示，直观动态的观察了解终端设备的相关信息，更好的管理布置全局，实现系统布局的信息化。

◆ 通用接口

开放性数据库结构设计，具备标准的接口调用，满足第三方平台的数据调用和共享，实现信息的最大化利用。

◆ 信息多元

可接多路摄像头同步多角度对现场情况进行实时图片抓拍，更结合灵活通用的LED对接，实现信息即时多元化。

◆ 稳定可靠

系统采用高规格工业级设计、研发、测试、生产，通过专业测试环境严格测试，完全可以应付城市内涝现场的复杂恶劣环境，大大减少和简化了系统的维护和售后工作。

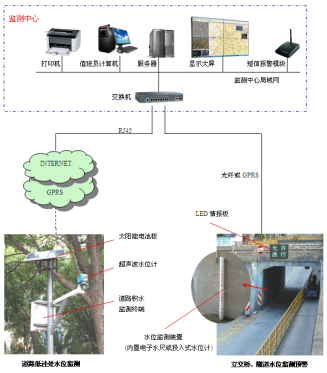

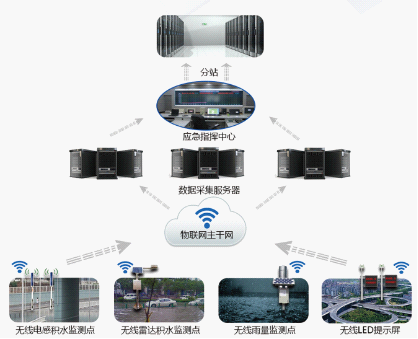

系统拓扑图

系统组成
◆ 监测中心：
   硬件构成：服务器、计算机、打印机、显示大屏、短信报警模块、交换机等。
   软件构成：操作系统软件、数据库软件和城市道路积水监测预警系统软件。
◆ 通信网络：GPRS网络、INTERNET公网（监测中心绑定固定IP）、光纤等。
◆ 监测设备：道路积水监测终端
◆ 现场仪表：超声波水位计、电子水尺（投入式水位计）、LED情报板等。

系统功能

◆ 实时监测道路低洼处、下穿式立交桥和隧道的积水水位，并通过GPRS或光纤网络远程传送至城市内涝监测预警中心。

◆ 立交桥、隧道监测点可通过情报板自动提示（或监测中心远程手动提示）当前积水水位值或“允许通行”、“谨慎通行”、“禁止通行”等警示信息。

◆ 立交桥、隧道积水监测点可与本地排水泵站实现联动，根据积水水位自动控制排水泵组的启停。

◆ 监测点具备光纤通信条件时，可扩展实时视频监控功能。

◆ 水位过高、设备异常时系统自动报警，并自动向责任人手机发送报警短信。

◆ 系统软件具备地图展示、数据存储、数据查询、数据统计、曲线分析等功能，可导出为EXCEL报表或直接打印。

◆ 系统软件支持OPC接口，可接入上一级综合指挥调度平台。
