智慧井盖管理系统建设背景 随着城市化进程的进一步加快，市政公用设施建设发展迅速。市政、电力、通信等部门有大量市政设备、资产需要管理。其中井盖成为了不可忽视的一项。大量在外井盖由于缺乏有效的实时监控管理手段，给不法分子提供了可乘之机，移动、偷盗井盖等违法行为时有发生，同时，破损、损坏、丢失的井盖也因无法及时获知而得不到及时修复，这样不仅影响了相关设备的正常工作，造成巨大的直接或间接经济损失，而且丢失井盖的井口也会对道路上的车辆、行人造成极大的危害，对社会安定、安全造成了极大负面影响。 住建部于2013年4月提出了关于进一步加强城市井盖安全管理的通知，要求包括城市供水、排水、燃气、热力、房产（物业）、电力、电信、广播电视等部门，实行井盖的数字化管理，实现社会资源有效的监管，确保人民群众人身安全。虽然市政井盖的管理需求是非常明确的，但是，由于城市井盖数量庞大，管理部门即使是安排维护人员加强巡视，也无法完全保障井盖安全，无法实时有效的获得设备的信息，面对异常情况无法实现实时监控和快速高效的管理。为更好地保障公共设施安全，迫切需要采用新技术、新模式加强针对井盖的安全的管理。 井盖管理模式 井盖管理模式从最初的没有任何防盗功能的普通井盖发展到利用技术手段对井盖进行防盗的防盗井盖。在2009年左右开始出现了城管通的管理模式，即通过在井盖上安装无源RFID标签，城管人员定时去现场，通过手持掌机去读井盖信息来发现井盖有无缺失。随着物联网技术的飞速发展，井盖管理将进入第四阶段，即通过物联网技术在控制中心实现对井盖的实时管理。管理模式的变迁过程下图所示：

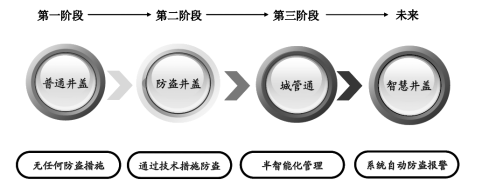

井盖管理模式变迁过程 建设思路 基于上述井盖管理所存在的问题和挑战，结合井盖管理模式的发展变迁趋势，创新性地提出了新一代“井盖智能监控管理系统”，使每一个井盖都具有智慧的大脑，成为“智慧井盖”。系统采用基于RFID无线射频识别技术、传感器技术、地理信息技术、计算机网络技术及其他无线通信技术等物联网相关技术，实现城市井盖和事件管理的智慧化、网络化和空间可视化，创新井盖管理新模式，完善井盖管理流程，建立一套科学完善的监督评价体系，并实现现有相关资源的共享，提高城市综合管理的效率和水平。该系统是多项技术结合的产物，超越了老式的“防盗井盖”、“城管通”等管理方式，真正意义上实现了井盖的智能化管理。

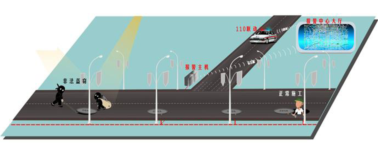

智慧井盖管理模式示意图 系统功能 ◆ 窨井盖盘点 系统可实时上传统计各区域窨井盖具体信息包括井盖产权单位、联系人、电话等信息，实现井盖的及时主动盘点，方便管理部门的信息采集及情况处理。 ◆ 监控管理 系统可实时监测窨井盖的各种状态信息，通过结合系统直观的市政平面图，可实时查看窨井盖在所辖区内的位置和基本属性信息，并对各辖区内所属的窨井盖防盗进行统一指挥调度处置和工程维护。 ◆ 轨迹跟踪 系统可显示绑定智能电子标签的井盖在地图上的位置。如果窨井盖发生了移动，还可以显示该市政设施的历史位置及历史移动轨迹。 ◆ 防盗报警 系统可预先设定报警规则，对窨井盖的异常情况进行紧急报警。安装在窨井盖的电子标签内置倾斜及振动感应，当窨井盖状态正常时，电子标签处于休眠状态，当窨井盖异常开启时，电子标签立即发出报警信号，通知相关负责部门采取措施。 ◆ 报警联动 产生报警信息向报警中心报警后，同时还会向相关责任人和管理人员的手持终端或手机发送报警信息。 ◆鉴权分配 当工程人员需要对窨井盖和线路进行维护时，由控制中心经过判断合法性进行解防，或是经授权的工程人员手持终端设备或者监管中心进行匹配解防。 污水处理厂运行监管系统 通过从数据库层面将实时运行数据和设备资产数据统一起来，使得管理层在可以及时获取任何一个运行单位实时数据的同时，又可以调阅各类设备、设施的信息。
系统拓扑图 建设目标 使各级管理人员可远程查看各泵站、污水处理厂、地道桥的实时监测数据、设备运行状态和现场视频图像，并可与现场维护人员进行实时对讲。平台软件可集中显示所有报警信息并能够以声、光和短信等多种形式通知值班人员，以便故障得到及时处理。软件还可自动生成各种分析曲线和统计报表并支持按照时间、类型、监测点等多种形式查询历史信息，大大减轻了管理人员的工作量，提高了管理效率。 系统功能 1、数据、视频同步监控 2、雨/污水泵站远程控制，实现无人值守 3、污水处理厂与其它组态软件对接 软件平台 程序运行时首先进入主画面，显示污水处理的整个工艺流程。画面显示各个模拟量的实时值和开关量的状态。可以实现模拟量的存档、历史曲线以及模拟量的撤警。用户如果想对画面进行操作，包括控制和更改参数，必须有操作员或管理员的权限。在登录状态下，不同的用户具有不同的权限，可以给予授权的参数进行修改。如果离开，则必须退出登录状态，以防止其他无权限人员的误操作。 在中央控制室的。工程师站和操作员站都可以对脱场设备进行启停控制，参数采集以及仪表数据显示。
（1）主画而设计：主界面显示整个污水处理厂的工艺流程，在此处并不显示各个工段的运行状态和各个模拟量实时值，只提供通往各分画面的连接，如果想了解某个工序的现场情况，可以切换到该工序分画而。点击“用户管理”将出现下拉菜单“用户登录”、“退出登录”、“用户配置”等，点击所想要实现的功能。画面上还有 “报警一览”、“实时趋势”、“历史趋势”、“报表管理”、“系统状态”等菜单，点击可进入相应画面进行操作。
（2）分画面设计：分画面按工艺流程顺序设计。分画面显示各模拟量的实时值及各开关量的状态。通常每个设备都有运行、自动和故障三个状态，闸门还另设有开运行和关运行这两个状态，控制部分分为开启和停止两个状态。通常设备处于哪个状态，则相应的显示装置就会改变颜色来表示，在本系统中，通常绿色为运行，红色为停止，黄色为故障。只有当设备处于自动状态、用户被授予权限且开启和停止的条件满足时，开启和停止按钮方有效。 （3）曲线设计 曲线包括历史趋势曲线和实时趋势曲线，一般都是将模拟量添入趋势曲线的显示中记录其值的变化，以方便工程人员及时对工艺进行改进。对画面的时间轴进行左右卷动就可以选择要查看的时间，其制作的方法是：先在画面上添加历史趋势曲线控件，然后在其控件内部添加要显示的数据的变量。制作实时曲线的方法与历史曲线的方法大致相同。 |
