消毒设备监控系统

系统概述

　　本项目中，二氧化氯发生装置作为该项目的核心工作单元，主要用于消毒处理，分布于水厂内部二氧化氯投加站和取水泵站二氧化氯投加站两个站点。

　　水厂内部二氧化氯投加站设立SKB-600型二氧化氯发生器3台，两用一备，每台的二氧化氯产气量为600g，两台同时工作最大可处理水量为1200t/h,富余量2倍，正常工作时两台设备的工作负荷远远小于额定的工作负荷，这样，三台设备均处于轻载状态，将大大提高两台设备的使用寿命。

　　取水泵站二氧化氯投加站设立SKB-1500型二氧化氯发生器2台，两台同时工作，每台的二氧化氯产气量为1500g，两台同时工作最大可处理水量为3000t/h,富余量2.5倍，正常工作时两台设备的工作负荷远远小于额定的工作负荷，这样，两台设备均处于轻载状态，将大大提高两台设备的使用寿命。

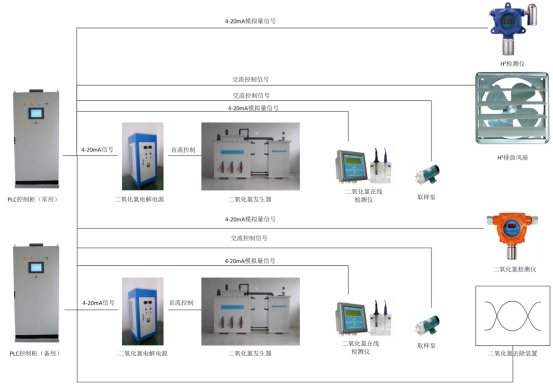

　　另外，由于二氧化氯发生器在产生二氧化氯气体的同时会产生易燃气体H²，为安全起见二氧化氯发生器设有专门的吸气口和H²排放口，吸气口和H²排放口均通过耐腐蚀管路引送至加氯间室外，室外排气口设立易燃标志，另外加氯间在高位设立H²在线检测仪，在加氯间低位设立二氧化氯在线检测仪，当H²浓度达到易燃浓度时，将启动高位排放风扇将高浓度H²排放走，当二氧化氯浓度达到易燃浓度时，将启动二氧化氯去除装置将高浓度二氧化氯稀释。

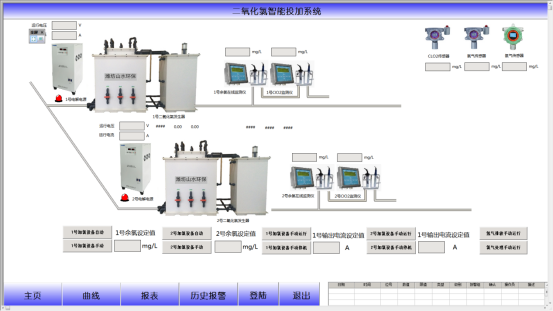

　　在该系统，水厂内部二氧化氯投加站设立PLC 自动控制柜两台，一用一备，每台PLC控制柜均可独立控制水厂内部二氧化氯投加站内的三台二氧化氯投加设备，实现二氧化氯投加设备的自动控制。

　　加压泵站二氧化氯投加站设立PLC 自动控制柜两台，一用一备，每台PLC控制柜均可独立控制水厂内部二氧化氯投加站内的两台二氧化氯投加设备，实现二氧化氯投加设备的自动控制。
